● 본 제품은 스트레인 측정과 아날로그 출력 기능을 가진 계측 시스템으로 5.6“ TFT 화면을 지원하며 기존 범용 앰프 시스템 보다 기능이 다양하며, 사용이 편리하다.
● 자체 LCD 모니터가 탑재되어 다양한 센서 신호를 입력 받아 자체 연산 후 모니터링이 가능하다.
● ±10VDC 아날로그 신호로 출력을 지원한다.

■ Strain Meter 시스템 사양



Specification
측정 채널	16채널(32채널 확장 가능)
디스플레이	5.6“ TFT Touch LCD
측정 주파수	10kHz
아날로그 출력 주파수	10kHz
입력 센서	1Gage & 2Gage : 120Ω,350Ω 4Gage Bridge Seonsor : 0.5mV/V ~ 100mV/V Potentiometer Sensor Voltage : 10V
스트레인 입력 범위	10000, 100000, 1000000 X 10⁻⁶ strain
Low pass Filter	10Hz, 100Hz, 1kHz, 10kHz
센서 인가 전압	2Volt, 5Volt, 10Volt
A/D Conversion	16bit 10,000회/초
D/A Conversion	16bit 10,000회/초
Dimension	450(W)*132(H)*280(D)mm, 19" Rack 3U SIZE
Power	AC 220V 50~60Hz

■ 특 징

• 측정 데이터를 출력 전압으로 실시간 확인 가능
• LCD 모니터에서 센서 종류, 센서 사양, 소수점 자릿수, 단위 등을 설정 가능
• 120Ω,350Ω 브릿지 회로 내장
• D/A 오프셋과 D/A Span 값 조정 지원
• 채널별 센서 종류, 인가 전원, 앰프 증폭비, 필터 주파수 선택 가능
• 원형 커넥터와 스크류 방식의 터미널 커넥터 겸용 지원

■ Measurement Software 사양

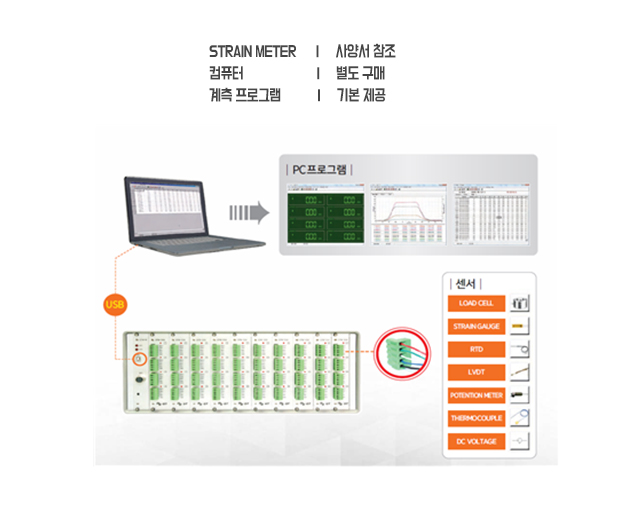

• USB 통신 방식적용. 컴퓨터에 탑재되어 Strain Meter와 통신하여 계측된 데이터를 실시간 모니터링 및 저장

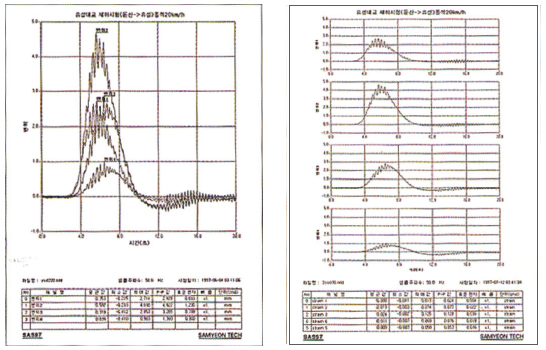

• 그래프 디스플레이
• 데이터 분석, 저장 기능 지원



Specification
측정 채널	16채널
인터페이스	USB
디스플레이	Text, TimeGraph, X-Y Graph, Spread Sheet, Numeric LED
Graph	Realtime plot measurement channel Realtime X-Y plot 4channel AutoScale & Manual scale, Zoom 센서 종류별 그래프축 선택
분석	FFT, Average, Min, Max, P-P, 디지털필터링, N점 평균법
저장 포맷	CSV, Txt 파일
저장 방식	5단계 파일 저장 지원, 파일 분활 지원(시간, 날짜)
프린트	Graph & Text Print, Clipboard Copy
OS	Windows 7이상, 32Bit @ 64Bit Support USB 2.0 Intel Core Duo 2Ghz. 1G RAM 이상

- Usable Various Funtion

• The software display full status of current system by simple operating

• All data is stored in PC memory and analyzed with database for reporting

• The stored data or graph is interfaced with other general software(MS Excel, Office etc)easily

• The software is made with general Pentium grade P.C and Windows OS for interchange the data to other system and easy maintenance and repair

• The software is made for operator can plan the test schedule in CRT screen with graph or table and can determine the full test status, alram function, Interval of data acquisition, color of graph, storage method of data, data monitoring method

• The program architecture should have following function. Control menu, Data Acquisition menu, File menu, Help menu and Data analysis menu.

• Measuring Speed:0.1~6,250 point per second

• Menu-drive System for IBM PC

• Display, data acquisition, data store and print

• Up to 64 channels measuring

• Can be data store during display at real time

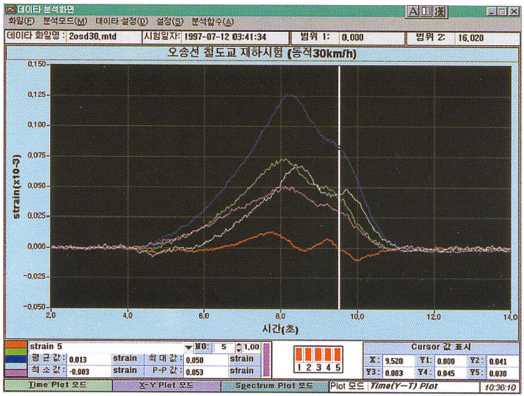

• 8 channel Y-T plot in one monitor by differnet color

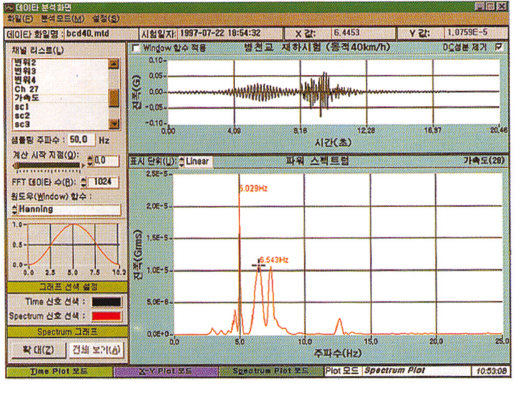

• Multi X-Y plot, spectrum plot by FFT method.

• Average, Min, Max, P-P, STD Value display

• The Measured values are appear digitally when the crossbar touch line of X-Y and Y-T plot

• Zoom function

• Multi Axis function:up to 5 differnet Y Axis range in same graph by auro range

• Can be store ASCII file

• Calculation function:y=ax+b

• Channel Name, Average, Max, Min, P-P and STD Value are listed up Channel

• Measuring time setting:1 to 999,999second

• Digital filtering function

• Statistics function

• For Windows OS

- Usable Various Funtion

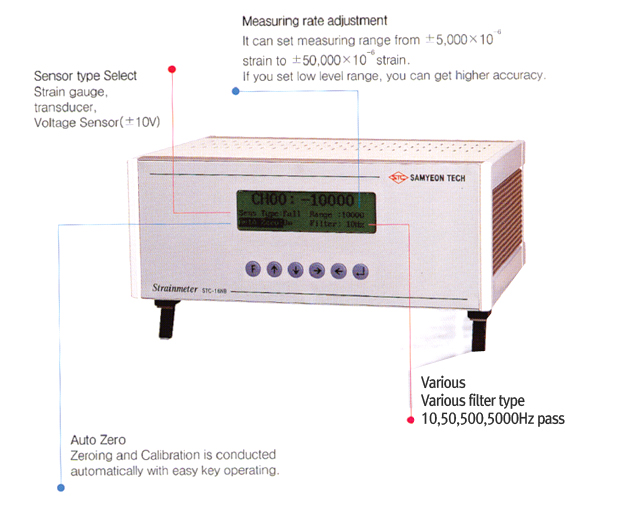

• For measuring strain gauge, strain gauge transducer,DC Voltage

• Number of measuring points:16 Channel

• Applicable gauge resistance:60-1000Ω

• Input range:0.100-10,000mV/V,

• 0.001 mV step

• Bridge excitation:±2X10^-6 strain
• Measuring range:5,000, 10,000, 25,000, 50,000 X10^-6strain
• Output:±4V(±20mA)

• Frequency response:DC-50kHz

• Low-pass filter:10, 50, 500, 5,000Hz, pass

• Stability
  -On Zero:±2 X 10^-6 strain
  -Temperature:±0.05%/'C
• Display
  -Display method : Bargraphic LCD Monitor
  -Resolution : 240 X 64 Dot
  -Contents : 8 Measuring Channels in displayed at the same time.
  -Monitor size : 132.0 X 39.0 mm
• Internal Switch Box(120 ohmn)for strain gauge
• Input terminal : 7 Pin Round NDIS Jack
• Measuring Accuracy:±0.2% FS(noise influence not induded)

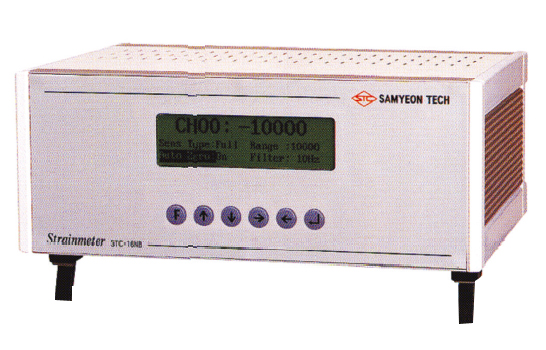

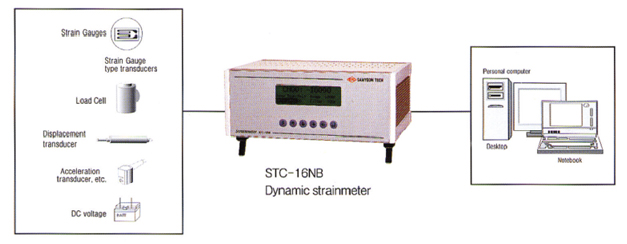

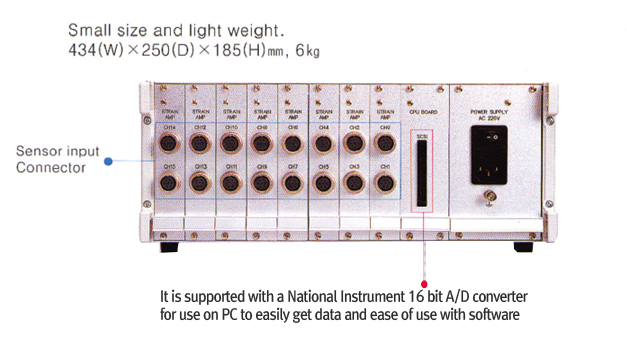

- STC-16NB Dynamic strainmeter

• 16bit N.I PCMCIA Card
  - Analog input
  • 16 single-ended, 8 differential channels
  • 16-bit reolution
  • 200kS/s single channel sampling rate
  • 20kS/s multiple channel sampling rate
  • Channel-independent gains and ranger
  • Software calibration
• Digital I/O : 8 TTL lines
• Counter/Timers
  • 2 up/down, 24-bit resolution
  • 20 MHz maximum source frequency
• Triggering
  • Digital
  • 10 PFI lines

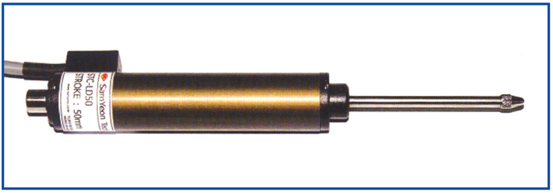

Model STC-LD Series
Linear Potentionmeter(5mm~100mm)

- Specifications

Model	STC-OE 100
Hated Capacity	10,30,50mm	100mm
Non-Linearity	±0.2% F.S	±0.4% F.S
Hysteresis	±0.05% F.S	±0.1% F.S
Non-repeatable	±0.05% F.S	±0.1% F.S
Tatal Resistance(±20%)	2kΩ(stroke 5~10mm) 5kΩ(stroke30~100mm)
Temperature range compensated	-10˚c ~ 70˚c
Temperature range safe	0˚c ~ 60˚c
Excitation Voltage	10V DC
Cable	Φ4 Shield 2m

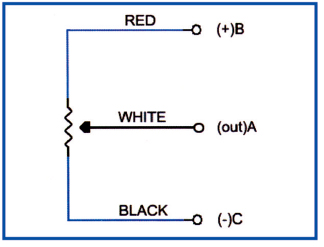

- Circuit Dragram
